自动挡烟系统

  • 所属分类:自动排、挡烟产品
  • 点击次数:
  • 发布日期:2017/10/09
  • 我要定制 ——
详细介绍 ——

产品特点


自动挡烟系统(卷帘式挡烟垂壁)依据标准GA 533-2005《挡烟垂壁行业标准》, DGJ08-88-2000《民用建筑防排烟技术规程》、GB50045《高层民用建筑设计防火规范》、GBJ16《建筑设计防火规范》及企业标准内容设计制作的。


自动挡烟设施是烟雾控制系统的重要组成部份,在火灾整体防排烟中起到挡烟、导烟及储烟的作用,可根据不同的需要扮演不同的角色。


自动挡烟系统(卷帘式挡烟垂壁)由壳体、卷轴、马达、耐高温帘布及底杆组成,日常隐藏在吊顶空间内,火灾时自动以受控制的速度下垂到指定高度。


1.极少占用吊顶空间;

2.无须依赖电力控制挡烟卷帘下垂,完全失效保护;

3.日常完全隐藏在吊顶内;无须安装导轨;

4.重量轻,安装方便。



使用范围


适用于公共建筑中的区域分隔。



技术性能指标


下垂高度:500mm~5000mm

电力供应:220VAC+24VDC信号

单元宽度:标准单元长度为1000mm~3000mm特殊加长能够经过特殊设计达到。



规格尺寸


自动挡烟系统(卷帘式挡烟垂壁)的规格尺寸GA533—2005一致,自动挡烟垂帘最大尺寸单节宽度X有效下降高度(3000mmX5000mm)


设计选用要点


自动挡烟系统(卷帘式挡烟垂壁)壳体采用优质铝合金材料制作,帘布采用难燃材料,转动部件及零部件均采用不锈蚀材料,壳体为封闭式结构,能防止烟气透过壳体进入吊顶内部,壳体高度110mm,节约吊顶内部空间,为多种管线布局提供方便。

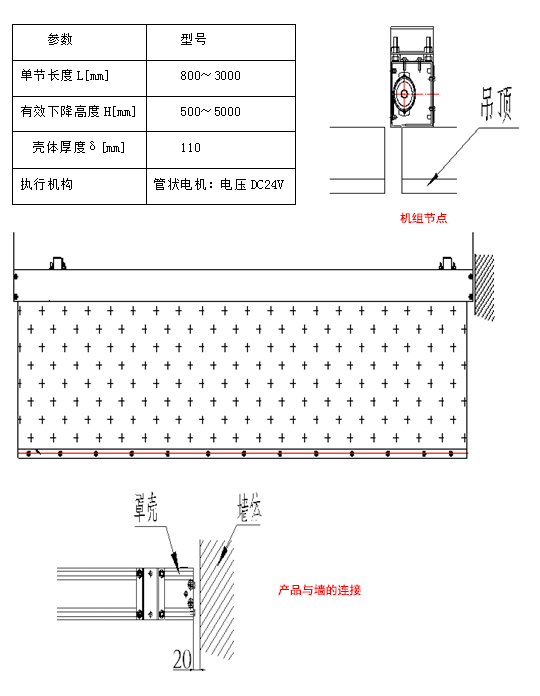

常用洞口尺寸及主要技术参数


采用此自动挡烟系统(卷帘式挡烟垂壁)时需考虑留有电控箱及按钮盒的安装位置,以免无法安装及有效控制,电源及信号线应由电器安装提供到电控箱。安装在吊顶内部时,吊顶需提供≥300mm的净空高度,且吊顶需开50mm宽洞口,使挡烟垂帘有效下垂。
