百叶自动排烟系统

  • 所属分类:自动排、挡烟产品
  • 点击次数:
  • 发布日期:2017/10/09
  • 我要定制 ——
详细介绍 ——

产品特点


百叶自动排烟系统依据标准DGJ08-88-2000《民用建筑防排烟技术规程》、GB50045《高层民用建筑设计防火规范》、GBJ16《建筑设计防火规范》及企业标准内容设计制作的。


百叶式自动排烟系统广泛受到喜爱粗矿明快风格的立面线条形式以及追求功能和经济表现的最优化组合的建筑师和业主的青睐。


产品开启角度90度,完全开敞;关闭时具有防雨水功能;开启防失效保护,无需依靠电源供应。


采光或不采光,与建筑要求完全配合开启时不突出立面,不受风力扰动整洁连续的立面线条,简洁明快最经济专业排烟通风解决方案之一。



使用范围


百叶式自动排烟系统除了适用于安装在侧墙外,因其特殊的叶片结构设计,还完全胜任于安装在屋顶或屋顶采光任务。



技术性能指标


主 电 源:220V/50HZ   380V/50HZ

控制电源:DC24V 10%



规格尺寸


百叶排烟窗规格尺寸与《建筑门窗洞口尺寸系列》(GB5824-86)一致,侧幕墙排烟窗最大尺寸宽X高(2000mmX2000mm)



设计选用要点


自动排烟窗窗体材料为优质铝合金型材,表面静电粉末喷涂或氟碳烤漆处理,叶片采用4mm阳光板(聚碳酸酯)。

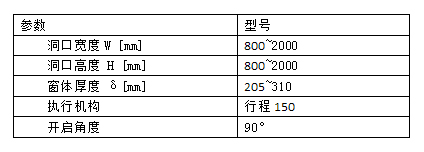

常用洞口尺寸及主要技术参数举例见下表:


采用此排烟窗时需考虑留有控制箱及按钮盒的安装位置,以免无法安装及有效控制。


电源及信号线应由电器安装提供到距离电控箱1000mm的范围内。

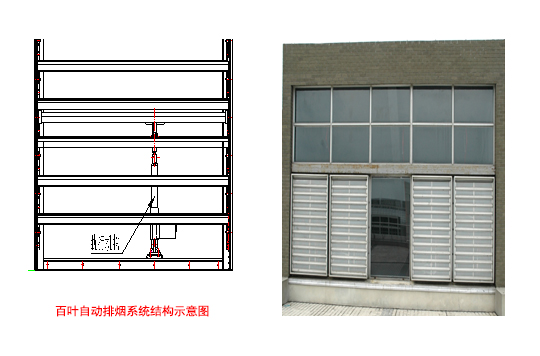

结构示意图
