侧幕墙自动排烟系统

  • 所属分类:自动排、挡烟产品
  • 点击次数:
  • 发布日期:2017/10/09
  • 我要定制 ——
详细介绍 ——

产品特点


侧墙或幕墙自动排烟系统是一种精美的高水准专业排烟系统具备自动控制功能的自动排烟系统,作为一种专业设计的排烟装置由消防自动排烟及自动报警联动控制装置组成,它包括窗体、执行机构、自锁机构及自动控制系统。系统设计完全体现了在确保美观和消防要求、幕墙结构和力学性能要求情况下最经济优化解决方案。



使用范围


适用于火灾时烟雾或热空气自然上浮后,通过安装在建筑物侧墙的自动排烟系统排除出建筑物。



技术性能指标


主 电 源:220V/50HZ    380V/50HZ

控制电源:DC24V 10%



规格尺寸


侧幕墙排烟窗规格尺寸与《建筑门窗洞口尺寸系列》(GB5824-86)一致,

侧幕墙排烟窗最大尺寸宽X高(1800mmX1500mm)



设计选用要点


自动排烟窗窗体材料为优质铝合金型材,表面静电粉末喷涂或氟碳烤漆处理,玻璃一般采用5+6A+5钢化中空安全玻璃。

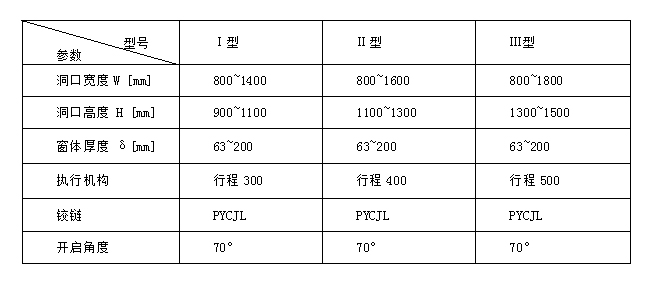

常用洞口尺寸及主要技术参数举例见下表:


采用此排烟窗时需考虑留有控制箱及按钮盒的安装位置,以免无法安装及有效控制。



电源及信号线应由电器安装提供到距离电控箱1000mm的

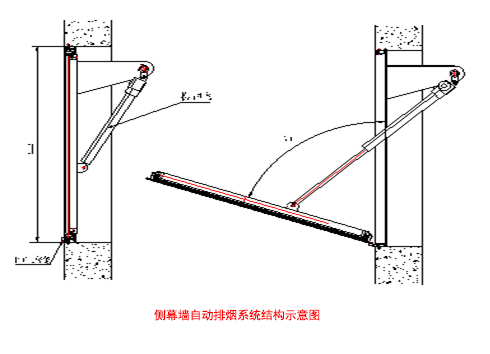

结构示意图
